Gli impianti fotovoltaici sono dunque sistemi che convertono l’energia solare direttamente in energia elettrica. Le potenze generate da questi dispositivi variano da pochi a diverse decine di Watt, a seconda delle dimensioni e delle tecnologie adottate.

        Secondo il tipo di applicazione a cui l’impianto è destinato, le condizioni di installazione, le scelte impiantistiche, il grado di integrazione nella struttura edilizia con cui si interfaccia, si distinguono varie tipologie di impianto.




Dimensionamento e posizionamento di un impianto fotovoltaico
        La corrente generata dall’impianto fotovoltaico è una corrente continua. Se l’utenza è costituita da apparecchiature che prevedono un'alimentazione in corrente alternata è necessario anche un convertitore, l’inverter. Questi impianti risultano tecnicamente ed economicamente vantaggiosi nei casi in cui la rete elettrica è assente o difficilmente raggiungibile. Infatti, spesso sostituiscono i gruppi elettrogeni. In Italia sono stati realizzati molti impianti fotovoltaici di elettrificazione rurale e montana soprattutto nel Sud, nelle isole e sull’arco alpino.

        Attualmente le applicazioni più diffuse servono ad alimentare:
  • apparecchiature per il pompaggio dell’acqua, soprattutto in agricoltura;
  • ripetitori radio, stazioni di rilevamento e trasmissione dati (meteorologici e sismici), apparecchi telefonici;
  • apparecchi di refrigerazione, specie per il trasporto medicinali;
  • sistemi di illuminazione;
  • segnaletica sulle strade, nei porti e negli aeroporti;
  • alimentazione dei servizi nei camper;
  • impianti pubblicitari, ecc.
Impianti isolati (stand-alone)

        Sono impianti non collegati alla rete elettrica e sono costituiti dai moduli fotovoltaici, dal regolatore di carica e da un sistema di batterie che garantisce l’erogazione di corrente anche nelle ore di minore illuminazione o di buio.
Impianti collegati alla rete (grid-connected)

        Sono impianti stabilmente collegati alla rete elettrica. Nelle ore in cui il generatore fotovoltaico non è in grado di produrre l’energia necessaria a coprire la domanda di elettricità, la rete fornisce l’energia richiesta. Viceversa, se il sistema fotovoltaico produce energia elettrica in più, il surplus può essere trasferito alla rete o accumulato. Un inverter trasforma la corrente continua prodotta dal sistema fotovoltaico in corrente alternata.

        I sistemi connessi alla rete, ovviamente, non hanno bisogno di batterie perché la rete di distribuzione sopperisce alla fornitura di energia elettrica nei momenti di indisponibilità della radiazione solare.

        Anche se sono stati realizzati impianti centralizzati di produzione di energia elettrica fotovoltaica di grande potenza (multimegawatt), come quello dell’ENEA a Monte Aquilone (Foggia), attualmente si vanno sempre più diffondendo, grazie anche agli incentivi pubblici, piccoli sistemi distribuiti sul territorio con potenza non superiore a 20kWp. Gli impianti più diffusi hanno potenze tra 1,5 e 3kWp. Questi impianti vengono installati sui tetti o sulle facciate degli edifici, e contribuiscono a soddisfare la domanda di energia elettrica degli utenti.
Gli impianti integrati negli edifici

        Essi costituiscono una delle più promettenti applicazioni del fotovoltaico. Si tratta di sistemi che vengono installati su costruzioni civili o industriali per essere collegati alla rete elettrica di distribuzione in bassa tensione. La corrente continua generata istantaneamente dai moduli viene trasformata in corrente alternata e immessa nella rete interna dell’edificio utilizzatore, in parallelo alla rete di distribuzione pubblica.In questo modo può essere, a seconda dei casi, consumata dall’utenza locale oppure ceduta, per la quota eccedente al fabbisogno, alla rete stessa.

        I moduli fotovoltaici possono essere utilizzati come elementi di rivestimento degli edifici anche in sostituzione di componenti tradizionali. A questo scopo l’industria fotovoltaica e quella del settore edile hanno messo a punto moduli architettonici integrabili nella struttura dell’edificio che trovano sempre maggiore applicazione nelle facciate e nelle coperture delle costruzioni. La possibilità di integrare i moduli fotovoltaici nelle architetture e di trasformarli in componenti edili ha notevolmente ampliato gli orizzonti di applicazione del fotovoltaico e quelli dell’architettura che sfrutta questa forma di energia.
        Un impiego di particolare interesse è rappresentato, infatti, dalle “facciate fotovoltaiche”. I moduli per facciata sono composti da due lastre di vetro fra le quali sono interposte celle di silicio tenute insieme da fogli di resina. La dimensione di questi moduli può variare da 50x50cm a 210x350cm.

        Inoltre, dal momento che tanto più bassa è la temperatura dei moduli fotovoltaici durante l’irraggiamento solare, maggiore è il loro rendimento energetico, le facciate fotovoltaiche trovano la loro migliore applicazione nelle zone “fredde” delle facciate (parapetti, corpi ascensore e altre superfici opache) sempre che siano orientati verso Sud-Est o Sud-Ovest e non si trovino in una zona ombreggiata.
        La quantità di energia prodotta da un generatore fotovoltaico varia nel corso dell’anno e dipende da una serie di fattori come la latitudine e l’altitudine del sito, l’orientamento e l’inclinazione della superficie dei moduli, e le caratteristiche di assorbimento e riflessività del territorio circostante.

        A titolo indicativo alle latitudini dell’Italia centro-meridionale un metro quadrato di moduli può produrre in media 0,3-0,4kWh al giorno nel periodo invernale e 0,6-0,8kWh in quello estivo.
        La tabella che segue dà un’indicazione di massima della “capacità produttiva” di un impiantofotovoltaico connesso alla rete. Vengono indicati, per tre localizzazioni diverse, i kWh elettricigenerati mediamente in un anno e immessi in rete, per ogni metro quadrato di moduli in silicio monocristallino e in silicio policristallino, per un impianto di potenza nominale pari ad 1kWp (si tenga conto che esso corrisponde a circa 8mq di moduli in silicio cristallino e a 10mq di quelli in silicio policristallino).
        Per ottenere la massima produzione di energia, in fase di progettazione di un impianto, bisogna studiare l’irraggiamento e l’insolazione del sito. Questo consente di decidere l’inclinazione e l’orientamento della superficie del dispositivo captante. Per la latitudine del nostro Paese, la posizione ottimale della superficie del pannello risulta quella a copertura dell’edificio con esposizione a Sud e con un angolo di inclinazione di circa 20-30° rispetto al piano orizzontale. Ma anche la disposizione sul piano verticale del palazzo, cioè in facciata, riesce a conseguire ottimi risultati. L’importante è, naturalmente, posizionare il pannello in modo da evitare zone d’ombra.
        La dimensione dell’impianto sarà funzione dell’energia richiesta. Questa determinerà, la potenza da installare, il numero di moduli necessari, il costo del sistema e il costo del kilowattora elettrico generato. Per confrontare i costi tra l’energia prodotta tra la fonte solare e quella tradizionale, bisognerebbe parlare di “valore” dell’energia piuttosto che di costo: il kWh prodotto con la fonte fotovoltaica non ha la stessa qualità di quello prodotto con le fonti convenzionali. La produzione di elettricità da impianti termoelettrici tradizionali, infatti, è gravata da un costo nascosto che viene pagato, spesso inconsapevolmente, dalla collettività. Bisogna infatti tener conto dei danni sociali e ambientali che le forme tradizionali di generazione energetica comportano, che sono difficilmente monetizzabili, ma che meritano una più adeguata considerazione. I costi di un impianto fotovoltaico sono anche fortemente dipendenti dal tipo di applicazione e di installazione, e sono in continua evoluzione.
        A titolo indicativo, per un impianto "stand-alone", 1kWp fotovoltaico installato ha un costo di circa 10.000€, IVA esclusa. Un kWh di energia elettrica prodotto da un impianto di questo tipo, in una località dell’Italia centrale, costa circa 0,6€, IVA esclusa. Tale valore si abbassa sensibilmente se si considerano eventuali forme di incentivazione.
        Per un impianto "grid connected", invece, indicativamente 1kWp fotovoltaico installato ha un costo di circa 7.000€, IVA esclusa. Un kWh di energia elettrica prodotto da un impianto di questo tipo, in una località dell’Italia centrale, costa circa 0,34€, IVA esclusa. Tale valore si abbassa sensibilmente se si considerano eventuali forme di incentivazione.
        Il consumo elettrico medio annuo è di circa 2.500kWh. Per far fronte a tale domanda di energia si può utilizzare un impianto fotovoltaico con moduli in silicio policristallino che sono i più economici.
        Tenendo conto che, come si può notare dalla tabella precedente, un metro quadrato di moduli in silicio policristallino installato in Italia centrale produce 160kWh all’anno, bisognerà installare una superficie di 16 metri quadrati di moduli. Considerando che ogni modulo occupa 0,5m2, saranno dunque necessari 32 moduli.

        Per riassumere possiamo dire che l’energia fotovoltaica richiede un forte impegno di capitale iniziale e basse spese di mantenimento: si può dire che “è come se si comprasse in anticipo l’energia che verrà consumata nei prossimi anni”.
        Una volta il recuperato l’investimento, per il resto della vita utile dell’impianto si dispone di energia praticamente a costo zero”. Quindi, dotare la propria casa, azienda, ufficio od altro di un impianto di questo genere, usufruendo dei contributi pubblici, può rivelarsi un buon investimento.
I benefici ambientali

        L’energia elettrica prodotta con il fotovoltaico ha un costo nullo per combustibile: per ogni kWh prodotto si risparmiano circa 250 grammi di olio combustibile e si evita l’emissione di circa 700 grammi di CO2, nonché di altri gas responsabili dell’effetto serra, con un sicuro vantaggio economico e soprattutto ambientale per la collettività .
        Si può valutare in 30 anni la vita utile di un impianto (ma molto probabilmente essi dureranno molto di più); il che significa che un piccolo impianto da 1,5kWp, in grado di coprire i due terzi del fabbisogno annuo di energia elettrica di una famiglia media italiana (2.500kWh), produrrà, nell’arco della sua vita efficace, quasi 60.000kWh, con un risparmio di circa 14 tonnellate di combustibili fossili, evitando l’emissione di circa 40 tonnellate di CO2.
Raccomandazioni & Consigli

        Realizzare un impianto fotovoltaico non è troppo complesso, ma è un lavoro che va affidato a degli specialisti. È utile comunque conoscere alcune prescrizioni e raccomandazioni a cui attenersi nelle fasi di progettazione e poi di messa in opera.

        Le strutture di supporto devono essere realizzate in modo da durare almeno quanto l’impianto, cioè 25-30 anni, e devono essere montate in modo da permettere un facile accesso ai moduli per la sostituzione e la pulizia, e alle scatole di giunzione elettrica, per l’ispezione e la manutenzione. Esse devono, altresì, garantire la resistenza alla corrosione ed al vento.

        I generatori fotovoltaici collocati sui tetti e sulle coperture non devono interferire con la impermeabilizzazione e la coibentazione delle superfici e in alcuni casi possono richiedere la creazione di passerelle fisse o mobili. Fra i moduli è necessario interporre uno spazio vuoto, da un minimo di 5mm, per i generatori posti parallelamente e a poca distanza da altre superfici fisse, fino a 5cm, per i generatori sui quali la pressione del vento può raggiungere valori elevati.
        In caso di montaggio dei moduli su tetti o su facciate, è indispensabile che fra i moduli e la superficie rimanga uno spazio (4-6cm) tale da assicurare una buona circolazione d’aria e quindi un buon raffreddamento della superficie del modulo.

        I cavi elettrici e le scatole di derivazione e di interconnessione devono essere di dimensione idonea, rispondenti alle norme elettriche e assicurare il prescritto grado di isolamento, di protezione e di impermeabilizzazione richiesto.
       La manutenzione di un impianto fotovoltaico è riconducibile a quella di un impianto elettrico. Infatti i moduli, che rappresentano la parte attiva dell’impianto che converte la radiazione solare in energia elettrica sono costituiti da materiali praticamente inattaccabili dagli agenti atmosferici, come è dimostrato da esperienze in campo ed in laboratorio.

        È consigliabile effettuare con cadenza annuale una ispezione visiva, volta a verificare l’integrità del vetro che incapsula le celle fotovoltaiche costituenti il modulo. Per la parte elettrica è necessario effettuare una verifica, con cadenza annuale, dell’isolamento dell’impianto verso terra, della continuità elettrica dei circuiti di stringa e del corretto funzionamento dell’inverter.
2: Applicazioni e dimensionamento

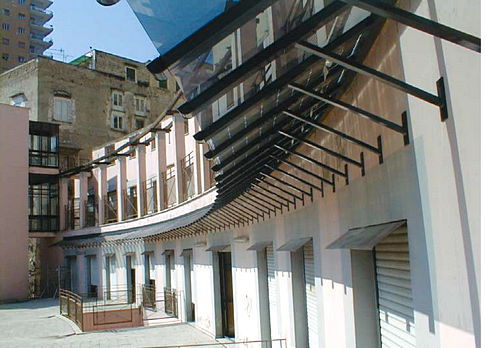

        L’impiego di tali moduli fotovoltaici può essere di grande utilità come schermi frangisole o per ombreggiare ampie zone nel caso delle coperture.
        fonte:ENEA
